 Tytuł: DKW NZ 350-1
PostNapisane: wtorek, 21 lipca 2009, 11:10
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Witam!
Chciał bym Wam przedstawić mój motocykl DKW NZ 350-1 z 1944 roku

Obrazek

Szukam także kontaktu z innymi posiadaczami tych motocykli.
Zapraszam także wszystkich posiadaczy motocykli DKW nz ogólnopolskie forum pojazdów marki DKW Auto Union http://www.dkw.pun.pl


Ostatnio edytowano piątek, 19 listopada 2010, 16:07 przez Ozzy, łącznie edytowano 3 razy

 Zobacz profil

 Tytuł:
PostNapisane: wtorek, 21 lipca 2009, 17:21
Nie musisz zakładać oddzielnego tematu, mogłeś napisać w dziale wternam -> temat -> "pochwalcie sie :)




 Tytuł:
PostNapisane: wtorek, 21 lipca 2009, 21:11
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): niedziela, 18 lutego 2007, 10:49
Posty: 2245
Lokalizacja: ULH
Motocykl: Ten ze zdjęcia
Piękny zabytek,tylko pozazdrościć.
Podziwiam takich ludzi jak ty.

_________________
:arrow: Miejsca warte zwiedzenia.


 Zobacz profil

 Tytuł:
PostNapisane: wtorek, 21 lipca 2009, 22:19
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 20 lutego 2007, 22:06
Posty: 1341
Lokalizacja: gm. Narol
Znany posiadacz DKW z Jarosławia to Hans, ale z nim to pewnie masz kontakt.

O ile pamiętam wysyłałeś zgłoszenie na Rajd Nocny, ale nie było Cię?


 Zobacz profil

 Tytuł:
PostNapisane: wtorek, 21 lipca 2009, 22:25
Offline
Zwykły forumowicz

Dołączył(a): wtorek, 5 czerwca 2007, 13:35
Posty: 2101
Lokalizacja: Tomaszów Lubelski
Motocykl: Suzuki Intruder VS 700
Witamy DEKAWKĘ na forum naszym - i serdecznie zapraszamy do wymiany zdań - powiem jako admin tego forum niewielu jest właścicieli weteranów na naszym forum coby się odzywali. Mam nadzieję że wniesiesz więcej w ten temat niż samo poczytanie co inni powiedzą. Może w dziale weteran coś się ruszy po II edycji rajdu. !!!???? Jeszcze raz witam.


 Zobacz profil

 Tytuł:
PostNapisane: środa, 22 lipca 2009, 00:11
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Tak Hansa znam ale on ma model DKW NZ 350 a ja DKW NZ 350-1 a to już późniejsza wersja z żeliwnym silnikiem. Na Rajd Nocny się zarejestrowałem ale niestety Dykta odmówiła posłuszeństwa, motocykl się dotarł i potrzebował już mniejszej dyszy w gaźniku bo dostawał za dużo wahy i nie dało się już zmniejszyć dawki więc dostał mniejsza dyszę i znów wszystko gra. Efektem tego było to że nie dało się zwiększyć obrotów po dodaniu gazu i zawalało świecę natychmiast. Teraz pali mi 4 l na 100 km


 Zobacz profil

 Tytuł:
PostNapisane: środa, 22 lipca 2009, 09:18
Serwus Ozzy, taki motocykl jak Twoj sni sie niejednemu po nocach. Mam nadzieje ze bede mial okazje poogladac go w realu ( lub tesco :P )

* Dok, weteraniarze nie miela bez potrzeby ozorem, pisza kiedy maja cos do powiedzenia.




 Tytuł: Re: DKW NZ 350-1
PostNapisane: piątek, 21 maja 2010, 15:09
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Ja przede wszystkim działem na forum DKW Auto Union http://www.dkw.pun.pl" onclick="window.open(this.href);return false;" onclick="window.open(this.href);return false;" onclick="window.open(this.href);return false;" onclick="window.open(this.href);return false;" onclick="window.open(this.href);return false;
Ale jak coś mam do powiedzenie to mówię.
Irbit ja się nie chwalę bo nie muszę ale szukam innych użytkowników tych motocykli i jak się komuś pokaże jak wygląda DKW to łatwiej jest bo nie każdy wie jak wygląda DKW NZ 350-1.

Jaki czas temu rozpocząłem prace remontowe swojego motocykla wracając do oryginalnego tylnego zawieszenia i zbiornika paliwa. Nie będę przedstawiał tu ponownie całego procesu gdyż zrobięłem to na forum DKW Auto Union
Prace idą powoli z racji braku czasu, ale już jest motocykl na kołach, wczoraj przyszły mi nowe okładziny hamulcowe i to właśnie przez nie blokowało mnie to, że nie mogłem motocykla na koła postawić. Hamulce oczywiście przynitowałem do szczęk nitami mosiężnymi, teraz trzeba trochę pojeździć żeby okładziny się ułożyły i dotarły, bo jednak bym chciał aby były to hamulce a nie spowalniacze jak jest w większości podobnych motocykli na pół bębnach.
Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Dziś rano tylko umyłem motor z wszelakich smarów których nie żałowałem na wszelki miejsca smarowania np tulejki ślizgowe. Instalacja elektryczna jest gotowa bo została tylko zdjęta w zeszłym sezonie z motocykla, teraz tylko ją odświeżyłem i przygotowałem do założenia na motocykl.
Silnik wpadł w ręce mojego przyjaciel z tej racji, że czasem lubi wyskoczyć mi dwójka. Więc skrzynia zostanie przejrzana przed sezonem i zdystansowana. Silnik ma przejechane 6 tys km tak więc jest jak nówka dotarty. Myślę że we wrotek przejadę się pierwszy raz w tym sezonie.


Ostatnio edytowano czwartek, 29 września 2011, 19:20 przez Ozzy, łącznie edytowano 3 razy

 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: środa, 26 maja 2010, 16:53
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Z poniedziałku na wtorek składałem cała noc dyktę i o 5:40 odbyłem pierwsza jazdę już gotowym motocyklem. O 6:15 byłem w Radawie nad zalewem.

Obrazek

Obrazek

Obrazek

Jeszcze tylko brak znaczków DKW na baku, ale czekam aż mi je wykona znajoma na ploterze, pałąk tylnego błotnika jeszcze sechł więc założyłem go dopiero popołudniu. Gaz maska także jeszcze nie jest założona, chcę opaski stalowe od wewnątrz podkleić cienką gumą aby nie rysowało to puszki p.gazowej.


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: czwartek, 29 września 2011, 19:48
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Odgrzewam trochę swój temat gdyż zmieniło się trochę przy moim SS Panzer Maschine przede wszystkim zmienił się kolor motocykla z RAL 7021 na RAL 1000.

RAL 7021

Obrazek

RAL 1000

Obrazek

Poprzedni kolor był zgodny z oryginałem ale nie był zgodny z rocznikiem motocykla, kolor RAL 7021 był stosowany od 1939 roku do 1942, w 1943 roku weszła nowa dyrektywa malowania wszystkich pojazdów na nowy kolor RAL 1000 i właśnie na taki kolor teraz przemalowałem motocykl.
Poniżej pierwsze złożenie ramy i przedniego zawieszenia.



Obrazek

Tu już Dykta na kolach ze skrzynkami amunicyjnymi.

Obrazek

Obrazek

Poniżej dwa zdjęcia z wczoraj motocykl z dołożonymi pałąkami przedniego i tylnego błotnika a także założone ma pałąki wzmacniające bagażnik, które były malowane w późniejszym czasie jak pozostałem elementy, ostatnim smaczkiem było dorzucenie siedzenia kierowcy.

Obrazek

Obrazek

Gdy rozebrałem silnik okazało, się że łożysko od strony prądnicy było lekko skorodowane więc więc trzeba je wymienić na nowe. Także simeringi zostaną wymienione na nowe.
Kartery zostały wypiaskowane i zabezpieczone czarnym lakierem epoksydowym, stare łożyska zostawiłem jeszcze w gniazdach aby je zabezpieczyć podczas piaskowania.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Myślę, że w przyszłym tygodniu uda mi się złożyć silnik po przeglądzie wszystkich podzespołów, po przejechaniu 12 tys km trzeba było wymienić główne łożyska wału korbowego i wyważyć wał, także wymieniam simeringi na nowe.

Pierwszy etap składanie silnika mam już za sobą, wał został ponownie wyważony i zostały wciśnięte na niego nowe łożyska,
chwile zabawy miałem z wyjęciem zabezpieczenia łożyska od strony sprzęgła, ale chwila kombinacji i zabezpieczenie wyszło.
Simeringi także założyłem nowe, należy pamiętać żeby przed ich montażem nasmarować je, bo gdyby pracowały na sucho spaliły by się w kilka sekund.
Panewka sworznie tłokowego została wymieniona na nową, gdyż poprzednia miała już znaczne luzy, panewka została wytoczona z fosforobrązu.

Obrazek

Obrazek

Skrzynia biegów trafi w środę na swoje miejsce, jak na razie to wprasowałem tylko nowe łożyska skrzyni na swoje miejsce a także przykręciłem koronę automatu zmiany biegów i założyłem mechanizm zapadki ze sprężyną, przy okazji wykonałem nową uszczelkę dekla skrzyni biegów.

Obrazek

Obrazek

Chwile zabawy i skrzynie biegów została zdystansowana, nie było jakichś problemów a tym bardziej jej stan oceniam na bdb.

Obrazek

Obrazek

Następnie zabrałem się ze złożenie sprzęgła, tu nie było nic trudnego choć przez chwile zastanawiałem się jak dokręcić nakrętkę kosza sprzęgłowego bez montowania silnika w ramie, ale z pomocą przyszedł mi duży klucz francuski, który zacisnąłem na nakrętce zębatki zdawczej i zablokowałem go o wałek ręcznej zmiany biegów i wtedy mogłem już mocno dokręcić lewoskrętną nakrętkę kosza sprzęgłowego.

Obrazek

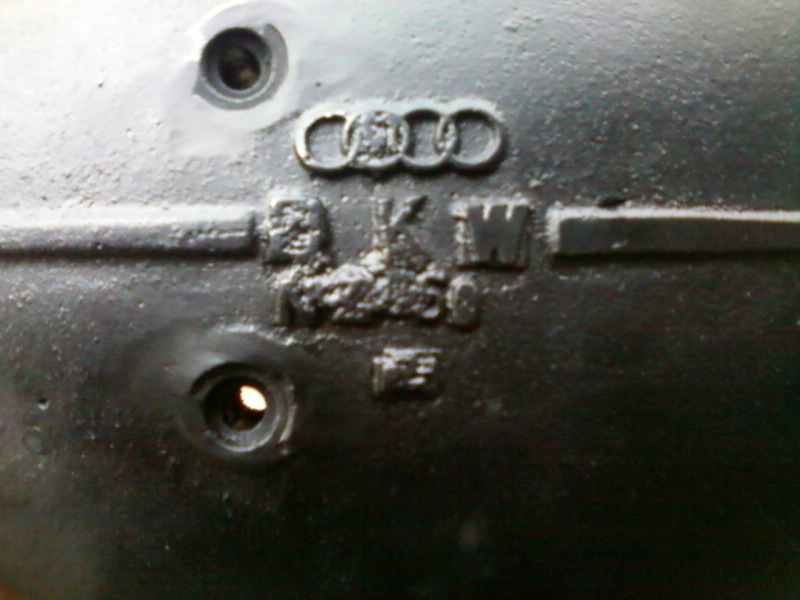

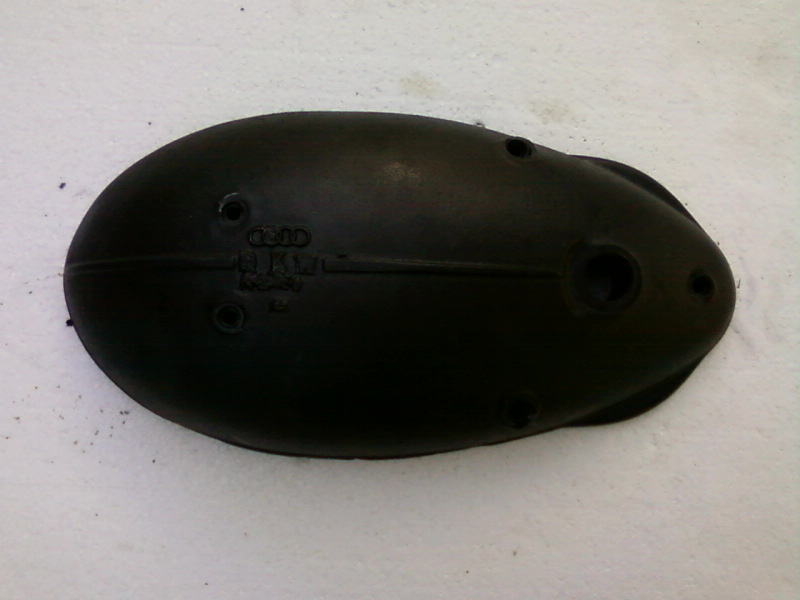

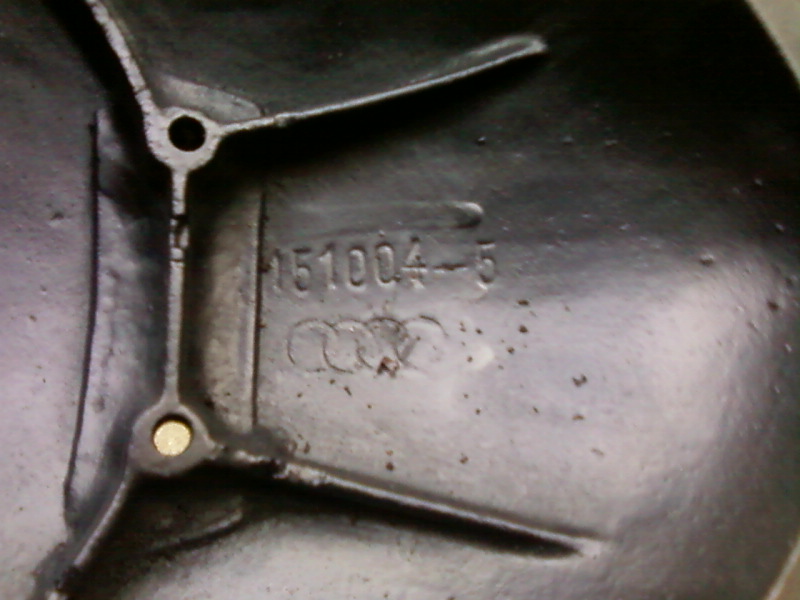

Następnie tymczasowo przykręciłem dekiel sprzęgłowy, który będę jeszcze zdejmował w razie konieczności regulacji sprzęgła.

Obrazek

Obrazek

Obydwa dekle przykręcone są na szpilkach imbusowych, ale docelowo trafia tu szpilki takie jakie maja być czyli z łbem na płaski śrubokręt.
Kilka sztuk mam oryginalnych ale dwie długie i jedną krótką akurat muszę dorobić nowe.

Obrazek

Złożona częściowo jednostka napędowa już znacznie waży a jeszcze nie jest zalana olejem i brak jeszcze w niej tłoka, cylindra i głowicy, które jutro będą na swoim miejscu.

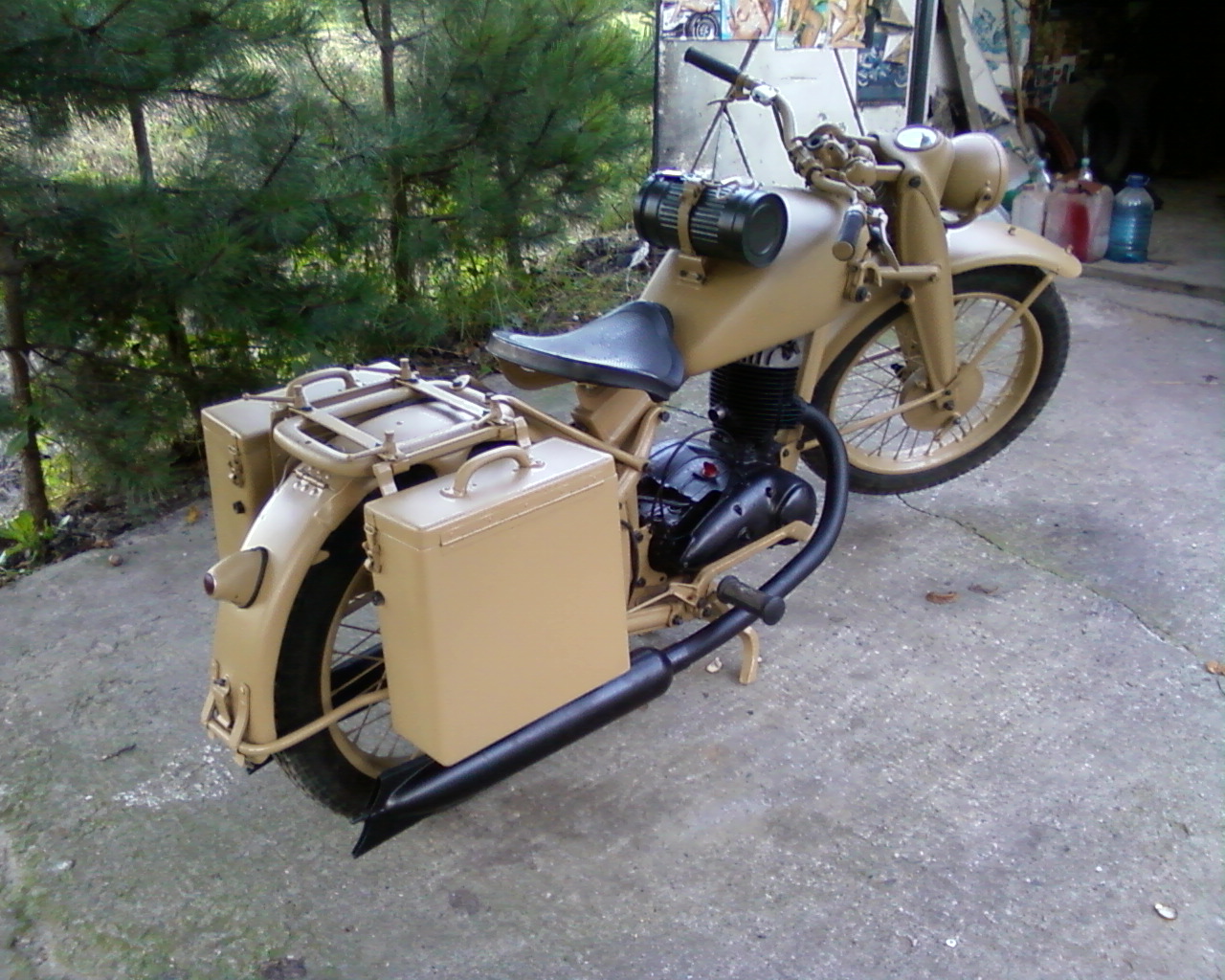

Tak się teraz prezentuje mój sprzęt w świetle dziennym.

Obrazek

Obrazek

Obrazek

Nabyłem bardzo ważny i dość drogi fant jakim jest oryginalna puszka prądów Sp 13R, ja za swój dałem tylko 450 zł co jak wiadomo nie jest dużo.

Obrazek

Obrazek

Obrazek

Obrazek

Jest także do niej przedni dekielek ale jest trochę zniszczony ale postaram się go uratować ale na szczęście mam drugi także oryginalny i ten trafi teraz do tej puszki, prawdopodobnie bebech tej puszki są sprawne ale o tym przekonam się na weekend jak podepnę to do motocykla.

Wreszcie po długim oczekiwaniu dostałem z powrotem zbiornik paliwa z naprawy gwarancyjnej a także zostałem przy okazji naprawiona stopka boczna, którą dostałem od Komara.

Obrazek

Obrazek

Obrazek

Zbiornik zdążyłem tylko wyszpachlować ale już nie dałem rady położyć podkładu, gdyż niemiłosiernie tnące komary w tym roku skutecznie odstraszają w popołudniowo-wieczorną porę pobyt na garażu.
Jutro rano położę podkład, w między czasie jak przeschnie to włożę ponownie silnik w ramę a następnie przeszlifuje na mokro bak i położę kolor.

A także udało mi się nabyć kluczyk do stacyjki, jak jutro wystarczy mi czasu to może uda mi się dokończyć instalację elektryczną.

Obrazek

Obrazek

Kolejny weekend minął ale pełen sukcesów, pomalowałem zbiornik paliwa po naprawie i podpiąłem instalacje elektryczną ale nie do końca gdyż tylko puszkę Sp 13R z prądnicą i akumulatorem, na resztę już niestety brakło czasu.
Założyłem także stopkę boczą ale nie do końca pasuje, kosa nie składa się pod silnik tylko opiera się o rurę, także pitol do rozkładanie po rozłożeniu kosy obiera się o rurę wydechową, będzie wymagała małych poprawek ale nie obejdzie się bez palnika i wyginania kosy na gorąco, niestety znów trzeba będzie raz jeszcze pomalować, no cóż już się przyzwyczaiłem, że po parę razy muszę coś poprawiać.

Obrazek

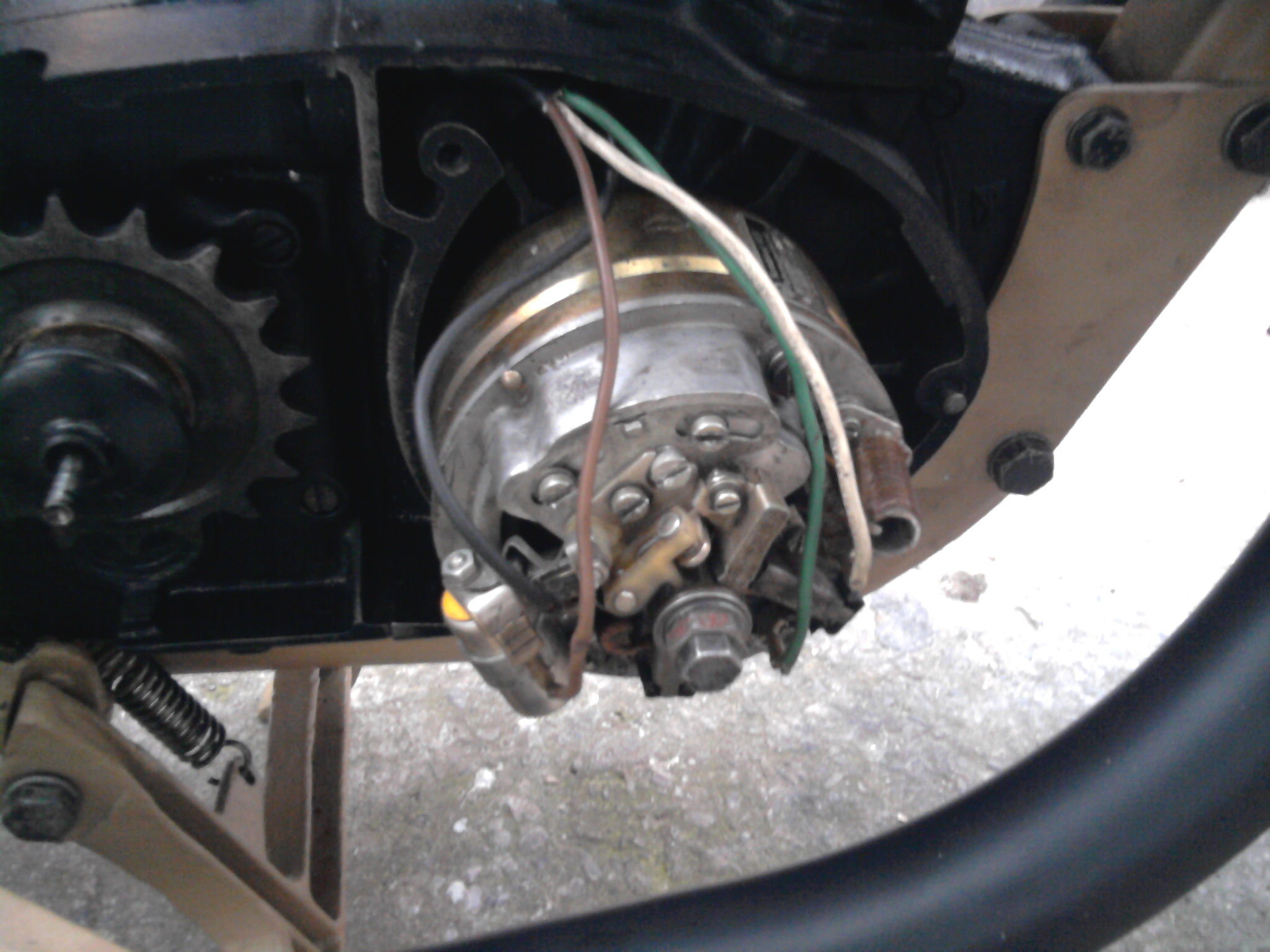

W swoim motocykli zastosowałem prądnicę od MZ ES 250 6V 60W, oryginalna 6V 45W niestety na dzisiejsze warunki eksploatacyjne jest niewystarczająca do jazdy szczególnie w nocy, więc leży jako piękny oryginalny eksponat na półce ale docelowo trafi do drugiego zapasowego silnika, na którym dotychczas jeździłem.

Obrazek

Sprawdziłem działanie stacyjki z instrukcją i wszystko było OK, w miejsce oryginalnego regulatora mechanicznego przeszczepiłem trochę nowszy też niemiecki regulator mechaniczny od MZ.
Popodpinałem regulator wg niemieckich oznaczeń:
DF - wzbudzenie
D+ - ładowanie
1 - przerywacz
M - masa
30 - plus

Także prądnice:
DF - wzbudzenie
D+ - ładowanie
1 - przerywacz
M - masa

Następnie popiołem cewkę pod 1 i pod + na stacyjce, po przekręceniu kluczyka nic się nie działo, kontrolka ładowanie nie zaświeciła się na żadnej z 3 pozycji czyli na 2 3 4 i także nie było iskry na świecy.
Więc zacząłem miernikiem szukać gdzie jest błąd w instalacji.
Podejrzewałem, że zwalona jest cewka ale cewki najrzadziej padają a tym bardziej i moją sprawdziłem miernikiem opór jest 1.18 Ω i było OK ale mimo to iskry jak nie było tak nie ma.
Skoro cewka jest OK to sprawdziłem regulator i jego połączenia czy gdzieś nie masują ale też było OK.
Na samym końcu zabrałem się za stacyjkę, wyjąłem z niej bębenek i zacząłem sprawdzać blaszane styki które przesuwają się po ścieżkach na bębenku i okazało się, że jedna blaszka jest złamana, która odpowiada za zapłon.
Dorobiłem ułamana blaszkę, poskładałem wszystko i po przekręceniu kluczyka na pozycję 2 3 4 kontrolka zapaliła się ale nadal nie było iskry, więc zacząłem przekładać kable wysokiego napięcia ale to też nic nie pomogło.
Założyłem drugą cewkę ale także nic, także podpoiłem cewkę butelkową od MZ ale i na tej nie było iskry, tak więc już wiedziałem, że to nie wina cewki tylko przerywacza.
Wyczyściłem drobnym pilniczkiem platynki na przerywaczu, założyłem oryginalną cewkę i po przekręceniu kluczyka na pozycję 2 3 4 pojawiła się piękna mocna iskra więc nie czekając długo założyłem bak paliwa, filtr, wlałem świeżą mieszankę i Dykta dała głos od pierwszego kopa, ale gaźnik nie był dobrze ustawiony i zgasła bo były ustawione za wolne obroty, szybka korekta i silnik zaczął bardzo ładnie i równo pracować.
Na wolnych obrotach kontrolka się pali ale wystarczy lekko dodać gazu i gaśnie, podpiąłem także dla pewności miernik do akumulatora aby się upewnić, że jest ładowanie i na mierniku pojawiło się 6,60V ale gdy dam pełny gaz silnik dławi się, wymaga to jeszcze dobrego ustawianie gaźnika bo albo ma za bogatą mieszanką albo za ubogą.

Film z pierwszego odpalenie po remoncie silnika -> http://www.youtube.com/watch?feature=pl ... Qp72-mZgzY" onclick="window.open(this.href);return false;


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: niedziela, 4 grudnia 2011, 14:15
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Tak prezentuje się już niemal gotowy i ukończony mechanicznie motocykl.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Pozostało jeszcze nanieść oznaczenie techniczne na czarno i taktyczne na biało a także znaczki DKW na zbiornik paliwa po obu stronach.


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: niedziela, 4 grudnia 2011, 20:08
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): poniedziałek, 9 czerwca 2008, 11:41
Posty: 1534
No fajny, fajny... Tylko coś nie jeździ :(

_________________
Wojownik musi czuć zapach wojny, musi wiedzieć, że jest potrzebny. W czas pokoju tylko dudnienie KODO jest zwiastunem błogosławieństwa Cesarza do wymarszu na bój.


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: środa, 15 lutego 2012, 14:27
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Wiatr w Polu napisał(a):
No fajny, fajny... Tylko coś nie jeździ :(

No racja, nie jeździ bo nie jest skończone składanie po remoncie, druga sprawa to brak czasu ale w tym roku to się zmieni.
Po za tym trochę podkopało mnie to, że blacharz zjebał mi naprawę zbiornika paliwa i trzeba było go raz jeszcze malować a dwa problemy ze skrzynią biegów.
Na szczęście te wszystkie problemu mam już za sobą i teraz czekam na cieplejsze dni aby dokończyć układankę i sobie pojeździć.

Udało mi się w końcu kupić bardziej odpowiedni kranik do mojego DKW NZ 350-1 niż ruski poprzednik KP-12,
który trafi do mojego Iża 49K.
Może nie jest to VEGA, która była dedykowana do żeliwa, ale ten EVERBEST jest bardzo podobny.

Obrazek

Obrazek

Obrazek

Obrazek

Kolejnym fantem jaki udało mi się dokupić do motocykla jest tylne koło, które kupiłem od matiego, gdyż 3 lata temu rozwaliłem swoje w Przemyślu i na ten czas wrzuciłem koło z Iża 49, które dostałem od kolegi za przysłowiowe piwo, a że było w bdb stanie to pomalowałem je na kolor motocykla i heya bo sezon traw.
Felga z poprzedniego niestety już nie nadawała się do naprawy, kształtem zbliżała się do ósemki więc poszła na złom, ponoć są tacy spece co to prostują ale ja bym się nie odważył już na tym jeździć, a nadmienię że z 36 szprych to urwałem jakieś 20 więc ostro poszedłem.
Na szczęście tłumiki uratowały mi dupę i nie zaliczyłem szlifu :)

Koło od matiego ma oznaczenie na piaście MZAG 122843-0, na tulejce łożysk MZAG 122845-0 i na szczękach MZAG 122869-1 a także bęben napędowy.

Obrazek

Obrazek

Obrazek
Nic nie idzie na marne gdyż jest to kolejna podmiana części, które trafią do mojego Iże 49K, dokupując oryginalne części do Dykty uzupełniam jednocześnie braki drugiego motocykla :)
Pomimo, że piasta i felga jest polakierowana proszkowo to z piasty lakier proszkowy zostanie usunięty po przez piaskowanie gdyż nie jest dobrze położony a dwa to są słabo widoczne sygnatury.
Lakier na feldze zostanie tylko zmatowiony i zapodkładowany wraz z piastą a potem na kolor motocykla.
Co ciekawe to na tej piaście także nie ma fasolek, czyli połączonych dwóch otworów ułatwiających montaż szprych w piaście koła ale jest też kalamitka.

Wreszcie udało mi się zdobyć śrubę mocującą pokrętło 122008-0 ale również udało mi się nabyć pokrętło 122007-1 bakelitowe, które także było w początkowych modelach DKW NZ 350-1, w których też występowały liczniki ø 80mm.

Obrazek

Obrazek

Obrazek

Jak widać na poniższych zdjęciach lewa śruba jest na mniejszy klucz natomiast a prawa na większy.

Obrazek

Obrazek


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: czwartek, 25 września 2014, 21:45
Offline
Zwykły forumowicz
Avatar użytkownika

Dołączył(a): wtorek, 21 lipca 2009, 10:56
Posty: 224
Lokalizacja: RJA/RZ
Motocykl: DKW NZ 350-1
Trochę dawno tu zaglądałem ale za to coś ruszę w swoim temacie motocykla gdyż przez ten czas trochę się zmieniło.
Do tej pory motocykl był kompletny i jeżdżący ale nie spełniał moich oczekiwań jak chodzi o kompletność modelową, w motocyklu było już wszystko jak ma być w modelu NZ ale nie było tak jak ma być w NZ 350-1, więc poszukiwanie fantów trwały nieprzerwanie i w końcu udało mi się kupić góry wahaczyk przednie go zawieszenie.

Obrazek

Także kupiłem od kolegi z forum stalowe pokrętło amortyzatora skrętu oraz tłoczone mocowanie kierownicy.

Obrazek

Kolejnymi fantami było stalowe tarcze kotwiczne obydwu hamulców.

Obrazek

Obrazek

Oraz dolna osłona łańcucha.

Obrazek

Aby nadać bardziej bojowy charakter motocyklowi zakupiłem nowe opony Mitas E-07 100/90-19, poprzednie opony Mitas H-02 3,50x19 mają dopiero dwa sezony i nie ma na nich śladów zużycia pójdą do mojego Iża 49K, które jest w trakcie kompletowania.
Tak się prezentował motocykl w 2013 roku podczas wystawy w Muzeum Techniki i Militariów w Rzeszowie.

Obrazek

Obrazek

Niestety tuż przed Bieszczadzkim Rajdem Motocykli Zabytkowych w Zagórzu moja Dykta ma awarię, wypada druciane zabezpieczenie sworznia tłokowego, które wbiło się między tłok a cylinder łamiąc trzy pierścienie tłokowe, drapiąca cylinder po czym gdy zatrzymało silnik a łożysko korbowodu rozsypało się i rolki odbiły się na bieżni.
Przyczyną awarii było odłupanie się kawałka aluminium ze współczesnego tłoka polskiej produkcji z AL-MOT-u co widać na zdjęciu poniżej.

Obrazek

Gdy wrócił do mnie wał z remontu zabrałem się za składanie silnika.

Obrazek

Obrazek

Silnik w DKW NZ 350-1 jest żeliwny i połówki silnika składane były jedynie pa paście uszczelniającej bez jakichkolwiek uszczelek, ja postąpiłem podobnie tyle, że silnik złożyłem na czarnym sylikonie temperaturowym.

Obrazek

Skrzynia na nowo zdystansowana, nie nosi praktycznie żadnych oznak zużycia więc i dystansowanie przebiegło szybko i sprawnie.

Obrazek

Obrazek

Następnie założyłem nowy łańcuch sprzęgłowy od CZ (taki sam jak w oryginale) oraz założyłem kosz sprzęgłowy.

Obrazek

Z racji iż miałem już III szlif zakładanie tłoka na IV szlif to głupota gdyż taki tłok jest już bardzo ciężki bo jego ścianki mają mierzone na dolnym płaszczu 4 mm, niestety producenci współczesnych tłoków idą na łatwizną o odlewają je wszystkie na tym samym wewnętrznym kopycie więc w przypadku nominału ścianka ma 2 mm to już przy IV ma 4 mm a w obecnych czasach tłoki są dostępne w wymiarach co 0,5 mm, kiedyś były co 0,25 mm.

Oryginał nominalny.

Obrazek

Współczesny tłok na IV szlif.

Obrazek

Skoro na poprzednim cylindrze nie było sensu robić kolejnego szlifu postanowiłem założyć tym razem właściwy cylinder dla modelu NZ 350-1 bez bocznych zaślepek, który dałem do tulejowania, wcześniej znajomy naprawił mi parę uszkodzonych żeberek.

Obrazek

Obrazek

Nowa tuleja cylindra.

Obrazek

No i w końcu gotowa jednostka napędowa.

Obrazek

Dzięki pomocy kolegów z naszego Forum DKW Auto Union dokonałem wymiany z kumple tylny zawieszeniem i podstawką centralną.
Dotychczasowo miałem takie zawieszenie dedykowane do DKW NZ 250 lub NZ 350.

Obrazek

A teraz mam takie które występowało tylko w modelu NZ 350-1, różnice są widoczne gołym okiem.

Obrazek

Przetłoczenie na górną osłonę łańcucha, których nie ma we wcześniejszych wersjach, przesunięcie osłony łańcucha podyktowane było denerwującemu dzwonieniu łańcucha o nią w jeździe w terenie i na nierównym podłożu, także w tym zawieszeniu są już otwory do montażu skrobaka błota, który już pojawił się w modelu DKW NZ 350/43.

Podstawka centralna.

[img[http://www.dkw.pun.pl/_fora/dkw/gallery/2_1388518075.jpg[/img]

Obrazek

W trakcie kompletowanie fantów w wielu przypadkach wymieniałem repliki części na oryginalne tak więc tym razem trafił się oryginalny kolek wlewu paliwa z miarką oleju.

Obrazek

Gotowy korek w podkładzie.

Obrazek

Obrazek

Nowe górne dystanse ramy, mocowanie sygnału i obsada rolgazu Milla.

Obrazek

Właściwa kierownica dla modelu NZ 350-1.

Obrazek

Obrazek

Gdy już polakierowałem wszystkie fanty w końcu złożyłem to w całość.

Obrazek

Obrazek

Obrazek

Zostało zainstalować jeszcze silnik w ramę, wraz z całą elektryką i okładem wydechowym.

Obrazek

Obrazek

Na koniec zostawiłem sobie tłumiki które trzeba było oczyścić ze starej farby i polakierować na nowo, także dokupiłem brakujące opaski na tłumiki i można było składać wszystko w całość.

Obrazek

Obrazek

Obecnie motocykl ma przejechane 800 km od remontu silnika i jedyną regulacją jaką trzeba było dokonać to mechaniczny regulator napięcie, gdyż napięcie chwilami skakało w granicach 8V i spaliło mi żarówkę świateł mijania.

Obrazek

Z racji że oryginalna prądnica jest stanowczo za słaba zastosowałem prądnicę od MZ ES 250/1, na której jeżdżę od dobrych 6 lat i nie zamienił bym jej za nic w świecie.

Obrazek


 Zobacz profil

 Tytuł: Re: DKW NZ 350-1
PostNapisane: piątek, 3 października 2014, 07:45
Offline
Zwykły forumowicz

Dołączył(a): środa, 20 stycznia 2010, 17:48
Posty: 396
Dobra robota, jaką farbą lakierowałeś kolanka ?


 Zobacz profil

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy temat Odpowiedz w temacie  [ Posty: 15 ]

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 3 gości


Nie możesz rozpoczynać nowych tematów
Nie możesz odpowiadać w tematach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
cron
Powered by phpBB  © 2000, 2007 phpBB Group www.forumimages.co.uk
EkipaUsuń ciasteczka • Strefa czasowa: UTC + 1
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
